大型擬石

等厚式1.861㎡タイプの場合

.

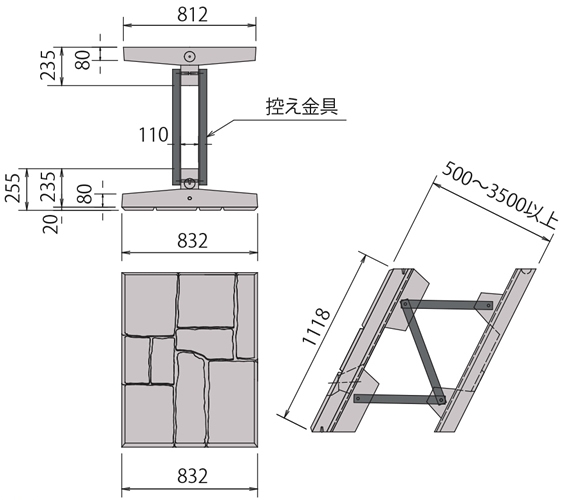

高知県型ガーディアンブロック擬石面500～3500型以上 製品規格図

（等厚もたれ式法勾配5分の例）
  • 基本A型
  • 基本A型
  • 縦半B型
  • 縦半B型
  • 横半C型
  • 横半C型
  • 1/40D型
  • 1/40D型
※中詰めコンクリートは1段ごとに投入し、ブロック天端より20cm程度打ち残して打設終了して下さい。（ただし、最上段は天端まで）
※上記標準型（A型）1個の面積は、1.861㎡です。※10m以内に目地を設置してください。
（注）この図面寸法は高知県型タイプの例です。各地方の場合、面模様・寸法等は異なる場合があります。

.

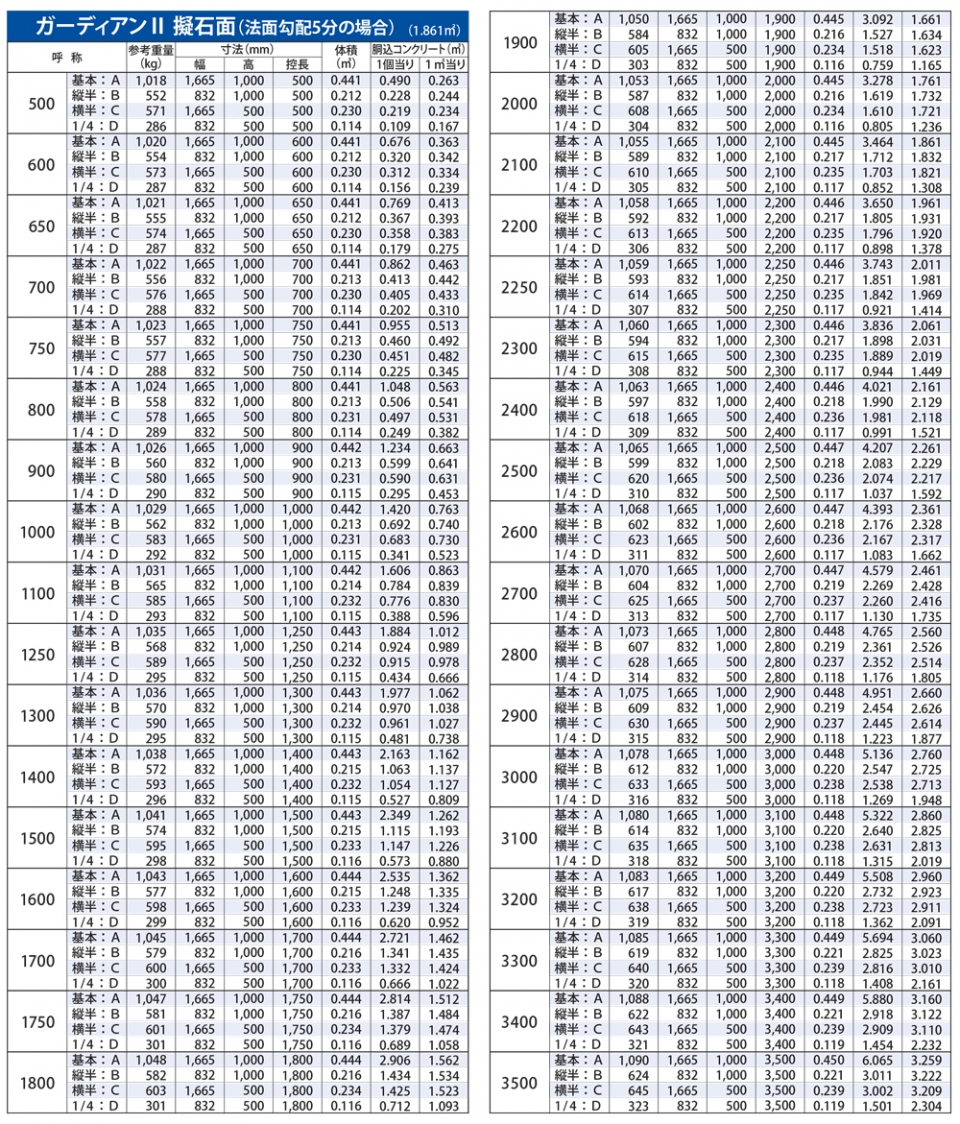

大型擬石1.861㎡タイプ　規格諸元（等厚式法勾配5分の例）

.
